П р и м е ч а н и я.

1. Настоящей таблицей необходимо пользоваться для предварительного уточнения сейсмичности района размещения АС с учетом грунтовых условий площадки и их возможных изменений в процессе строительства и эксплуатации АС. Окончательно сейсмичность площадки АС должна определяться по результатам СМР.

2. Отнесение грунтов площадки к грунтам I категории по сейсмическим свойствам допускается, если их мощность в основании здания (сооружения) АС превышает 30 м.

3. Если в пределах 10-метровой мощности неоднородного слоя грунта (считая от планировочной отметки) неблагоприятные грунты имеют суммарную мощность более 5 м, то грунты относятся к более неблагоприятной категории по сейсмическим свойствам.

4. Для прогнозируемого в процессе эксплуатации здания (сооружения) АС подъема уровня грунтовых вод и обводнения грунтов (в том числе просадочных) категорию грунта по сейсмическим свойствам следует определять в зависимости от его свойств (влажности, консистенции) в замоченном состоянии.

5. На многолетнемерзлых нескальных грунтах, если зона оттаивания распространяется до подстилающего незамерзшего грунта, грунты основания здания (сооружения) АС следует рассматривать как немноголетнемерзлые (по фактическому состоянию их после оттаивания).

6. Глинистые и песчаные грунты относятся к грунтам III категории по сейсмическим свойствам, если уровень грунтовых вод находится на глубине менее 5 м от планировочной поверхности и отсутствуют данные о консистенции или влажности.

7. При размещении площадки АС в пределах зон ВОЗ на грунтах I категории по сейсмическим свойствам снижение сейсмичности площадки на 1 балл по отношению к сейсмичности района размещения АС при определении сейсмичности площадки по МРЗ не допускается.

I. Цель работ - определение сейсмичности площадки и параметров ПЗ и МРЗ.

II. Основные задачи

1. Выявление геодинамических зон и активных разломов и определение их параметров.

2. Уточнение положения и параметров зон ВОЗ и оценка параметров сейсмического режима.

3. Обоснование размещения площадки АС в пределах однородного целикового блока земной коры, не нарушенного активными разломами.

4. Выявление мест возможного возникновения и оценка параметров первичных деформаций поверхности земли при землетрясениях до МРЗ включительно. Деформации грунта первичные – нарушения грунта, связанные с выходом очага землетрясения на свободную поверхность.

5. Определение динамических свойств пород (грунтов) основания до глубины 100 м.

6. Оценка влияния инженерно-геологических и гидрогеологических условий площадки на интенсивность и спектральный состав колебаний при землетрясениях.

7. Учет влияния инженерно-геологических и гидрогеологических условий площадки на интенсивность и спектральный состав колебаний при землетрясениях.

8. Определение параметров ПЗ и МРЗ заданной вероятности непревышения для естественных и техногенно измененных условий площадки размещения АС.

III. Содержание исследований

1. Оценка влияния удаленных очагов землетрясений на уровне ОСР территории Российской Федерации в масштабе 1:2500000 и мельче.

1.1. Получение исходных данных об удаленных очагах землетрясений для принятия решения о возможности размещения АС в рассматриваемом регионе.

1.2. Определение средних значений и стандартных отклонений ПЗ и МРЗ для средних грунтов от удаленных (транзитных) очагов землетрясений.

2. УОСР района размещения АС рекомендуется выполнять в масштабе 1:500000 и мельче в радиусе от 150 до 320 км от АС.

2.1. Обоснование размещения альтернативных площадок АС в пределах целиковых блоков земной коры, не нарушенных региональными, активными разломами протяженностью 30 км и более.

2.2. Выделение зон ВОЗ, определение их параметров и параметров сейсмического режима.

2.3. Уточнение сейсмичности района и определение параметров ПЗ и МРЗ альтернативных площадок АС для средних грунтов.

3. Уточнение геодинамических и сейсмотектонических условий площадки АС в масштабе 1:50000 и мельче в радиусе 25 км и более от АС.

3.1. Исследование геодинамических тектонических условий для выделения геодинамических зон и активных разломов, определение их параметров (порядок структуры, протяженность, ширина, амплитуда, период относительных движений смежных блоков земной коры, степень динамической активности (долговременная скорость деформации земной коры) и составление карт-схем геодинамических зон и активных разломов.

3.2. Определение положения и параметров ближайших зон ВОЗ и их минимального удаления от площадки АС.

3.3. Обоснование размещения площадки (альтернативных площадок) АС в пределах целикового блока земной коры, не нарушенного геодинамическими зонами и активными разломами протяженностью 3 км и более.

П р и м е ч а н и я.

1. Разлом сейсмически активный - разрывное нарушение земной коры, к которому приурочены прошлые или современные сейсмогенные проявления (очаги землетрясений, палеосейсмодислокации, сейсмодислокации).

2. Разлом тектонически активный - тектонический разлом, в зоне которого за последние 1 млн. лет (четвертичный период) произошло перемещение примыкающих блоков на 0,5 м и более.

3.4. Определение параметров ПЗ и МРЗ на площадке АС от локальных зон ВОЗ для средних грунтов.

4. Определение свойств грунтов (пород) альтернативных площадок АС и уточнение сейсмичности района в масштабе 1:5000 и мельче для территории в радиусе 5 км и более от АС с учетом конкретных грунтовых условий.

4.1. Характеристика грунтов (пород) площадки АС на глубину до 100 м (послойно): мощность, плотность, скорости распространения продольных и поперечных сейсмических волн; модуль сдвига (модуль поперечной упругости), модуль продольной деформации, коэффициент Пуассона.

4.2. Оценка влияния особенностей рельефа, геолого-геофизического строения среды, свойств грунтов, уровня грунтовых вод на сейсмичность площадки.

4.3. Уточнение сейсмичности района с учетом конкретных грунтовых условий.

4.4. Построение карт-схем СМР площадки АС.

5. Прогноз характеристик грунтов (пород) и сейсмичности площадки АС с учетом проектных проработок в части изменения естественных условий в период строительства и эксплуатации АС.

5.1. Прогноз свойств грунтов (пород) в основаниях зданий и сооружений в техногенно измененных условиях на глубину до 100 м (послойно): мощность, плотность, скорость распространения продольных и поперечных сейсмических волн; модуль сдвига (модуль поперечной упругости), модуль продольной деформации, коэффициент демпфирования (гистерезисный), коэффициент Пуассона.

5.2. Прогноз параметров ПЗ и МРЗ с учетом изменения свойств грунтов и параметров среды во время строительства и эксплуатации АС.

5.3. Подготовка рекомендаций по сейсмическому, геотехническому и геодинамическому мониторингу природной среды в процессе строительства, эксплуатации и вывода из эксплуатации АС.

6. Контроль стабильности состояния и свойств геологической среды в период строительства, эксплуатации и вывода из эксплуатации АС.

6.1. Контроль сейсмического режима района размещения АС.

6.2. Контроль состояния физических свойств грунтов и гидрогеологических условий в основании сооружений АС.

6.3. Контроль состояния геодинамических условий площадки АС.

6.4. Разработка рекомендаций по учету изменения состояния и свойств геологической среды.

IV. Состав исследований

1. ОСР.

1.1. Предварительное определение сейсмичности района для уровня МРЗ по карте ОСР-97-D и сейсмичности района для уровня ПЗ по карте ОСР-97-В.

П р и м е ч а н и е. Расчет сейсмической опасности территории Российской Федерации производился по сетке с шагом 25x25 км² , точность проведения изолиний соизмерима с этой величиной. Отсюда оценка сейсмической опасности всех населенных пунктов, расположенных на расстоянии до 30 км от границ между зонами балльности, должна уточняться тем или иным способом (УОСР, СМР и т.п.) либо они должны быть отнесены к более сейсмоопасной зоне.

1.2. Обобщение и анализ обосновывающих материалов общего сейсмического районирования (ОСР-97) - комплект карт и объяснительная записка к ним и их использование для определения параметров ПЗ и МРЗ от удаленных очагов землетрясений.

2. УОСР района.

2.1. Анализ фондовых материалов по геологическому строению, новейшей тектонике, геофизическим полям, сейсмичности, рельефу района размещения (карты масштаба 1:1000000, 1:500000, 1:200000).

2.2. Составление структурно-тектонических карт, отражающих дискретно-иерархическую блоковую модель земной коры региона и района размещения АС.

2.3. Рекогносцировка на местности с целью привязки данных геологии, геоморфологии, геофизики, сейсмологии, сведений о грунтах к конкретным условиям.

2.4. Дополнительное дешифрирование аэрофото- и космоснимков, полевые геолого-геоморфологические работы и морфометрический анализ территории с целью уточнения материалов и структурно-тектонических карт, в первую очередь по новейшей, четвертичной и современной тектонике, сейсмодислокациям и быстрым геологическим асейсмичным процессам.

2.5. Составление карты геолого-тектонических критериев сейсмичности.

2.6. Сейсмологические исследования:

• уточнение сводного каталога исторических и инструментально зарегистрированных землетрясений;
• построение карты эпицентров землетрясений;
• составление схем и разрезов очагов наблюдавшихся сильных землетрясений;
• уточнение региональных и локальных законов спадания балльности вкрест и вдоль сейсмогенных структур, а также по площади, составление карты областей различного спадания интенсивности;
• составление для района размещения АС схемы зон ВОЗ и определение их средних параметров и стандартных отклонений;
• определение исходных параметров ПЗ и МРЗ для различных типов очагов землетрясений для средних грунтов.

3.1. Анализ имеющихся данных:

• топографических планов, геофизических, геодинамических, гидрогеологических и инженерно-геологических карт масштаба 1:50000 - 1:10000 и мельче;
• сводных геолого-литологических разрезов;
• сведений о физико-механических свойствах пород и грунтов.

3.3. Проведение дополнительных геолого-геофизических исследований для уточнения параметров неоднородностей и разрывных нарушений и оконтуривания целиковых блоков земной коры, не нарушенных активными разломами.

3.4. Уточнение распределения на территории площадки АС скорости распространения сейсмических волн до глубины 100 м, а также положения кровли кристаллического фундамента и нарушений в фундаменте в районе размещения АС.

3.5. Сейсмологические исследования, в том числе:

• выделение участка распространения средних грунтов;
• инструментальная регистрация микроземлетрясений;
• изучение спектрального состава колебаний при землетрясениях, определение спектральной характеристики грунтов;
• уточнение параметров и положения локальных очаговых зон, исходных параметров ПЗ и МРЗ для средних грунтов;
• определение обобщенных спектров реакции грунтов заданной вероятности непревышения и исходного набора аналоговых и (или) синтезированных акселерограмм ПЗ и МРЗ для эталонного и (или) среднего грунтов. При подборе аналоговых акселерограмм следует учитывать, что акселерограмма землетрясения должна быть получена на дневной поверхности в стороне от зданий и сооружений, а также в шурфе глубиной до 1 м или на фундаменте невысокого здания (до четырех этажей) без подвала.

4.1. СМР альтернативных площадок АС методом инженерно-геологических аналогий.

4.2. Инструментальное СМР приоритетной площадки АС методами:

• сейсмических жесткостей;
• регистрации колебаний при микросейсмах и колебаний, возбужденных землетрясениями, взрывами и невзрывными источниками.

4.4. Корректировка набора расчетных акселерограмм с учетом СМР.

V. Состав отчетной документации

1. Требования к материалам инженерных изысканий и исследований.

1.1. Описание:

• новейшей тектоники, сейсмотектоники, сейсмичности региона и района;
• рельефа, геоморфологии, тектонического строения, гидрогеологии и сейсмичности площадки АС;
• состава, состояния и свойств грунтов и массивов пород в основании зданий и сооружений;
• опасных геологических процессов и явлений.

• на картах новейшей тектоники, сейсмотектоники, сейсмичности региона и района;
• на картах инженерно-геологического районирования и сейсмического микрорайонирования площадки АС;
• на картах гидрогеологических условий;
• на инженерно-геологических и геосейсмических разрезах до глубины порядка 100 м.

• выделить и описать в пояснительной записке все слои (инженерно-геологические элементы), которые могут оказать влияние на несущую способность оснований зданий и сооружений;
• привести нормативные характеристики и физико-механические свойства грунтов в естественном и водонасыщенном состояниях, для многолетнемерзлых грунтов - в естественном и талом состояниях;
• особо оговорить наличие в разрезах линз и прослоев слабых, динамически неустойчивых грунтов.

1.5. На гидрогеологических картах для двух-трех водоносных горизонтов от поверхности земли показать глубину уровня подземных (грунтовых) вод и сезонные вариации уровня, направления и скорости потока, коэффициенты фильтрации в различных слоях и других инженерно-геологических элементах.

1.6. При размещении здания и сооружения на скальном основании на картах и разрезах показать ослабленные зоны (зоны повышенной трещиноватости, зоны тектонических нарушений) в массиве и дать сведения о состоянии и свойствах пород в этих зонах и ненарушенных блоках массива.

1.7. В табличной форме привести характеристики грунтов для расчета несущей способности и деформаций оснований, параметров сейсмических воздействий и оценки возможных негативных проявлений опасных геологических процессов (карст, суффозия, оползни и др.) с учетом возможных геотехногенных изменений свойств грунтов (например, растепления мерзлых грунтов).

1.8. Дать оценку возможных кренов и смещений (оседаний, поднятий, горизонтальных подвижек) за весь период эксплуатации АС.

2. Отчет об оценке сейсмичности площадки АС должен содержать:

• сводный каталог землетрясений района;
• карту-схему зон ВОЗ района масштаба 1:500000;
• схему геодинамических и сейсмотектонических условий размещения площадки масштаба 1:50000;
• карту СМР площадки масштаба 1:5000 с указанием участков, где не разрешается строительство зданий и сооружений, важных для безопасности АС;
• характеристику среднего и (или) эталонного грунтов и параметры ПЗ и МРЗ для эталонного грунта и конкретных условий площадки;
• максимальные значения ускорений свободной поверхности грунта 50%-ной вероятности непревышения;
• обобщенные спектры реакции 84% -ной вероятности непревышения и соответствующий им набор расчетных акселерограмм для конкретных грунтовых условий для уровня ПЗ и МРЗ.

3.1. Обобщение и анализ геодинамических, сейсмологических, гидрогеологических и геотехнических изысканий и исследований в период изысканий к технико-экономическому обоснованию и проекту для определения:

• фоновых параметров природной среды (параметры среды, установленные на момент начала эксплуатации объекта);
• необходимой и достаточной плотности сети сейсмических и геофизических станций;
• оптимального по уровню фона помех места расположения сейсмических и геофизических станций, параметрических скважин и реперов;
• частоты опроса аппаратуры (периодичности измерения параметров среды).

3.3. Организация и проведение наблюдений по программе сейсмического, геодинамического и геотехнического мониторингов стабильности состояния и свойств геологической среды в период строительства и эксплуатации АС.

3.4. Получение рядов значений контролируемых параметров природной среды и контроль их стабильности во времени.

3.5. Накопление временных рядов измерений параметров в режиме непрерывного контроля стабильности природной среды в районе размещения АС и на площадке АС в период строительства, эксплуатации и вывода из эксплуатации АС.

4. Составление сводного отчета, в который входят:

• сейсмичность района по картам ОСР, характеристика удаленных сейсмотектонических провинций и зон ВОЗ, пояснительная записка к ним, включающая сейсмичность площадки ПЗ и МРЗ от удаленных зон ВОЗ;
• карта-схема УОСР района размещения АС, включающая зоны ВОЗ и их параметры - зоны возможного возникновения первичных и вторичных остаточных деформаций грунта, и пояснительная записка к карте-схеме УОСР, включающая характеристику спадания балльности с удалением от очаговых зон и параметры ПЗ и МРЗ для средних грунтов;
• карты-схемы геодинамических зон, активных разломов и пояснительная записка к ним, содержащая результаты определения параметров ПЗ и МРЗ с учетом локальных зон ВОЗ;
• карты-схемы СМР площадки АС для естественных и техногенно измененных условий и пояснительная записка к ним, включающая зоны приращения балльности, параметры ПЗ и МРЗ, резонансные периоды колебаний грунтов площадки, скоростные разрезы, результаты расчетов спектральных характеристик колебаний многослойной среды на площадке, описание участков возможного проявления вторичных остаточных деформаций грунтов;
• параметры ПЗ и МРЗ - максимальные значения ускорений свободной поверхности грунта 50%-ной вероятности непревышения и спектры ответа грунта 84%-ной вероятности непревышения для различных логарифмических декрементов колебаний 1,26 (20%), 0,63 (10%), 0,44 (7%), 0,31 (5%), 0,25 (4%), 0,12 (2%), 0,03 (0,5%) и соответствующие им синтезированные акселерограммы в цифровом и графическом виде и пояснительная записка к ним;
• оценка динамической устойчивости грунтов площадки при землетрясениях до МРЗ включительно.

1. Стандартные сейсмические воздействия рекомендуется использовать для проведения предварительных расчетов сейсмостойкости АС на стадии обоснования инвестиций в условиях неполной геолого-геофизической, геодинамической и сейсмологической информации.

2. Стандартные сейсмические воздействия включают:

• сейсмичность площадки (в баллах);
• максимальные ускорения грунта;
• спектр коэффициентов динамичности при различных логарифмических декрементах колебаний d ;
• набор синтезированных акселерограмм грунта.

4. Сейсмичность площадки J_пл =J_р ±  D J (балл) определяется с учетом сейсмичности района J_р и приращения сейсмичности D J, задаваемого в зависимости от категории грунтов по сейсмическим свойствам согласно приложению 1.

5. В качестве максимального ускорения грунта для заданной сейсмичности площадки принимается ускорение, соответствующее вероятности непревышения, равной 50%. Значения максимального ускорения грунта в зависимости от сейсмичности площадки АС приведены в табл. П.3.1.

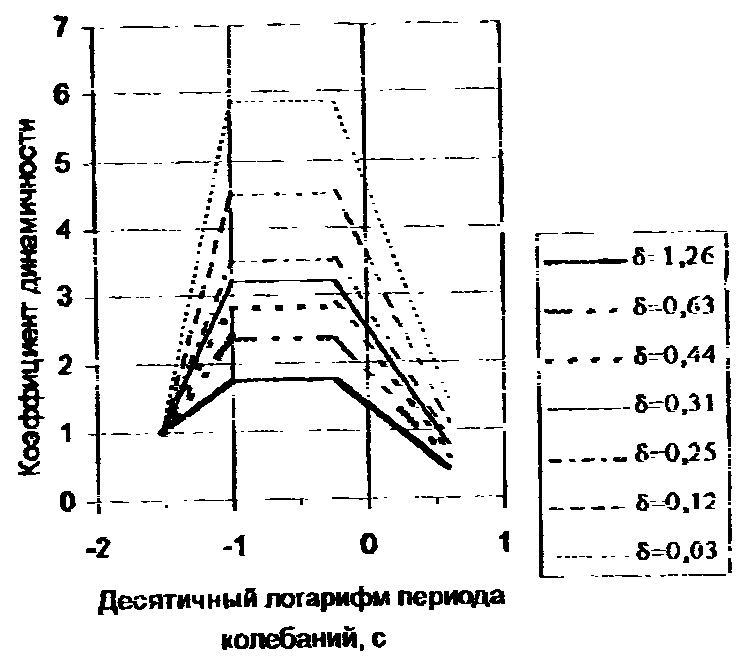

_6. Спектр коэффициентов динамичности b для данного значения логарифмического декремента колебаний d определяется как: b (Т, d ) = а_84%(Т, d ) / а_{0 ,} где а _84%(Т,d ) - стандартный спектр ответа грунта, соответствующий 84%-ной вероятности непревышения. Спектры коэффициента динамичности b для ПЗ и МРЗ показаны на рис. П.3.1 и приведены в табл. П.3.2.

7. Набор синтезированных акселерограмм строится с учетом максимального ускорения грунта а₀ и спектров коэффициентов динамичности b по специальным методикам, утвержденным в установленном порядке.

П р и м е ч а н и е. Ординаты спектра реакции синтезированной акселерограммы не должны отклоняться от ординат стандартного спектра более чем на 10%.


П р и м е ч а н и е. Ординаты спектров коэффициентов динамичности при периодах колебаний соответствуют точкам перелома спектральных кривых.

1. В элементах строительных конструкций усилия от расчетных нагрузок должны определяться в зависимости от усилий, соответствующих различным направлениям сейсмического воздействия, по формулам, приведенным в табл. П.4.1.



№ п/п	Вид строительной конструкции	Значение расчетного усилия
1	Конструкции зданий (сооружений) I категории сейсмостойкости	Наибольшая из величин, определяемых по формулам:
2	Большепролетные конструкции II категории сейсмостойкости (мостов, эстакад, ферм покрытий, дисков междуэтажных перекрытий и др.)	Наибольшая из величин, определяемых по формулам:
3	Конструкции прочих зданий (сооружений) II категории сейсмостойкости
4	Конструкции зданий (сооружений) III категории сейсмостойкости	Согласно строительным нормам и правилам

П р и м е ч а н и я.

2. При расчете линейно-спектральным методом расчетное усилие в элементе от сейсмического воздействия в j -м направлении должно определяться путем среднеквадратичного суммирования по формам колебаний как:


где N_ji , N_jjl , N_jm - усилие в данном элементе, соответствующее i-й (l-й, m-й) форме колебаний здания (сооружения) от сейсмического воздействия в j - м направлении;

n_j - число учитываемых форм колебаний при расчете на сейсмическое воздействие в j-м направлении.

Если периоды некоторых из учитываемых форм собственных колебаний различаются не более чем на 10%, то следует учитывать возможность совпадения максимумов соответствующих усилий по времени.

Усилия N_ji должны определяться от сейсмических нагрузок S_jik, прикладываемых в узлах концентрации масс модели в j-м направлении. Величины нагрузок S_jik необходимо определять в соответствии с рекомендациями п.3.

3. Расчетное значение сейсмической нагрузки в k-м узле концентрации масс при колебаниях по i -й форме должно определяться по формуле:


        (4.2)

где K_e  - коэффициент, учитывающий особые условия эксплуатации АС (принимается по п. 4);
     h _ik - коэффициент формы, определяемый согласно строительным нормам и правилам;
    m_k - сосредоточенная масса k-го узла модели;
    b_i- коэффициент динамичности, соответствующий i -й форме собственных колебаний, определяемый в соответствии с п. 5;
   a_j- максимальное ускорение грунта в j - м направлении (в одном из горизонтальных направлений x или y, или в вертикальном направлении z), определяемое в соответствии с п. 6.

4. Коэффициент K_e  для конструкций, в которых по условиям безопасности АС не допускается развитие неупругих деформаций, следует принимать равным 1. Для прочих конструкций коэффициент K_e  допускается принимать менее 1, но не менее значений, приведенных в табл. П.4.2. Допустимый уровень неупругих деформаций для конструкций I и II категорий сейсмостойкости должен быть обоснован в проекте.



П р и м е ч а н и е. Для конструкций II категории сейсмостойкости, не предназначенных для хранения радиоактивных продуктов и сред, допускается принимать K_e, равным 0,3.

5. Значение  b_i должно определяться по спектру коэффициента динамичности  b_i(T_i,d), соответствующему принятому значению логарифмического декремента колебаний d , при T = T_i. Спектры коэффициента динамичности b_i  следует принимать на основе результатов изысканий с учетом конкретных сейсмотектонических условий площадки АС. На стадии обоснования инвестиций допускается использовать спектры коэффициента динамичности b_i стандартного спектра ответа (ускорений) по приложению 3.

6. Значение a_j должно приниматься на основе результатов изысканий с учетом конкретных сейсмотектонических условий площадки АС. На стадии обоснования инвестиций допускается использовать рекомендации приложения 3.

7. Для зданий и сооружений I категории сейсмостойкости при определении h _ik и T_i рекомендуется учитывать пространственный характер работы конструкций.

8. При расчете на прочность и устойчивость элементов конструкций, помимо коэффициентов условий работы, принимаемых согласно строительным нормам и правилам, вводится дополнительно коэффициент условий работы m_кр, учитывающий кратковременность сейсмического воздействия и определяемый согласно строительным нормам и правилам без учета коэффициентов, зависящих от повторяемости землетрясений.

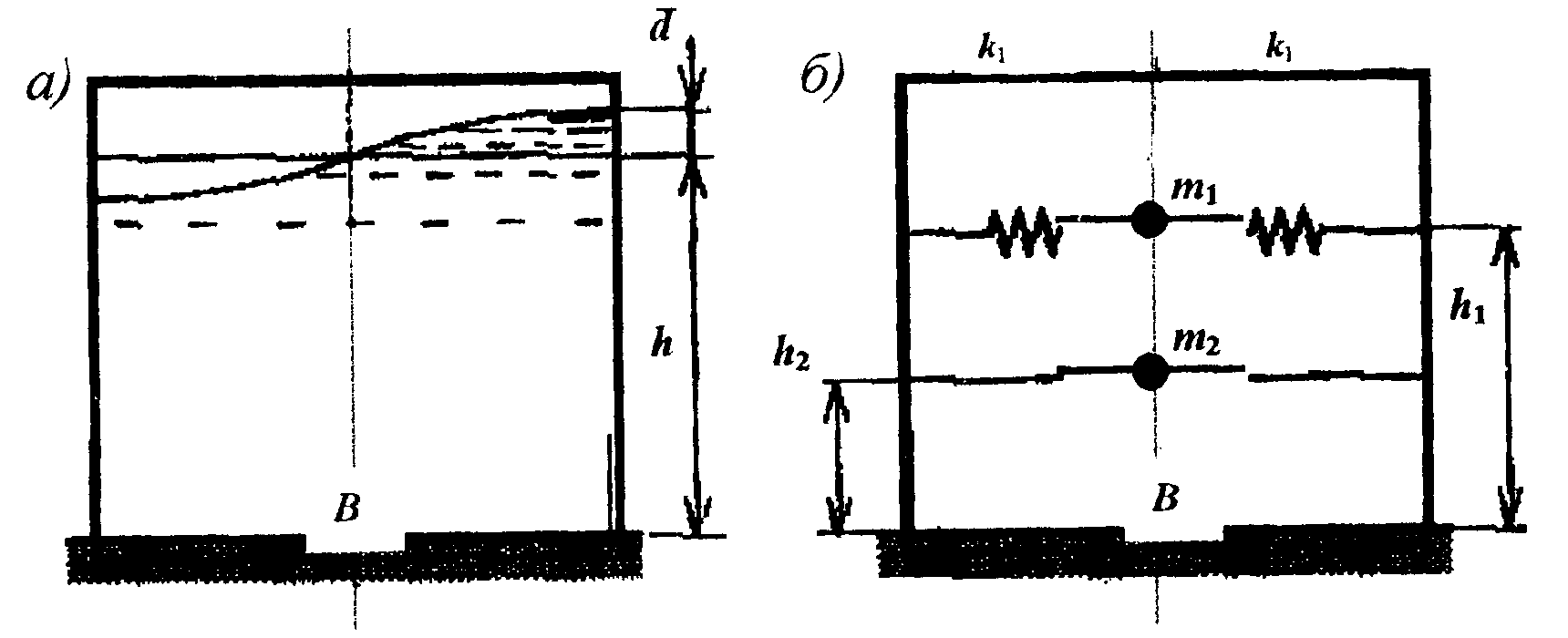

1. Расчет сейсмостойкости резервуаров, полностью наполненных водой, необходимо проводить с учетом массы содержащейся в них жидкости.

2. Расчет сейсмостойкости резервуаров, частично наполненных водой, необходимо проводить с учетом колебаний жидкости в резервуаре при сейсмическом воздействии.

3. Жидкость, содержащуюся в резервуаре с относительной глубиной  z < 0,75 , допускается представлять как систему из двух масс: кинематической m₁ и инерционной m₂, механически связанных с конструкцией резервуара (рис.П.5.1).

Относительную глубину резервуара следует определять как:


где B - ширина для прямоугольных в плане резервуаров и диаметр для цилиндрических резервуаров.


Суммарную жесткость упругих связей k₁ следует принимать по формуле:


, (5.2)

где w - круговая частота колебаний поверхности жидкости.



Расчетный  параметр	Прямоугольный резервуар	Цилиндрический резервуар
m1
m2
h1
h2
w 2

П р и м е ч а н и я.

1. Коэффициенты  a, b следует принимать:

4. Расчет стальных резервуаров на сейсмические воздействия следует выполнять с учетом упругих деформаций корпуса резервуара.

5. Сейсмостойкость грунтовых оснований резервуаров должна быть обеспечена расчетом их устойчивости на особое сочетание нагрузок с целью недопущения выпора грунта из-под наиболее нагруженного края резервуара при максимальных значениях опрокидывающего момента.

а) - участок подземного трубопровода;
б) - перемещения при прохождении продольной волны;
а, b - положения узлов трубопровода до деформации;
а ^,, b ^, - то же после деформации

3. При обосновании сейсмостойкости линейно-протяженных конструкций необходимо учитывать усилия, возникающие из-за взаимного перемещения анкерных опор при попадании их в разные фазы сейсмической волны. Взаимные перемещения анкерных опор следует рассматривать как противофазные.

4. Для линейно-протяженных конструкций балочного типа, расположенных в грунте, продольную силу F_kи изгибающий момент M_k при прохождении волны k-го типа следует определять по формулам (6.1) и (6.2):

; (6.1)

, (6.2)

5. Максимальную скорость движения частиц грунта при землетрясении допускается определять как:

  , (6.3)

Значение n_o  следует принимать в зависимости от категории грунта по сейсмическим свойствам:

6. Значение F_t следует определять как:

,   (6.4)

7. Значение a следует принимать на основе сейсмологических исследований с учетом конкретных сейсмотектонических и грунтовых условий площадки АС, на стадии обоснования инвестиций - в соответствии с рекомендациями приложения 3.

Значения  V_k  и  l _k  следует принимать по результатам определения динамических свойств грунтов площадки АС, проводимых в соответствии с п.5 раздела II приложения 2.

Допускается принимать V ₃ , равным  0,9V ₂ .
